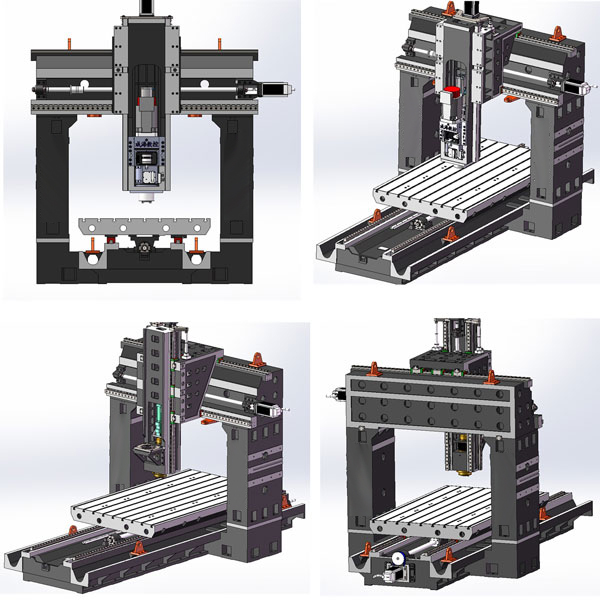

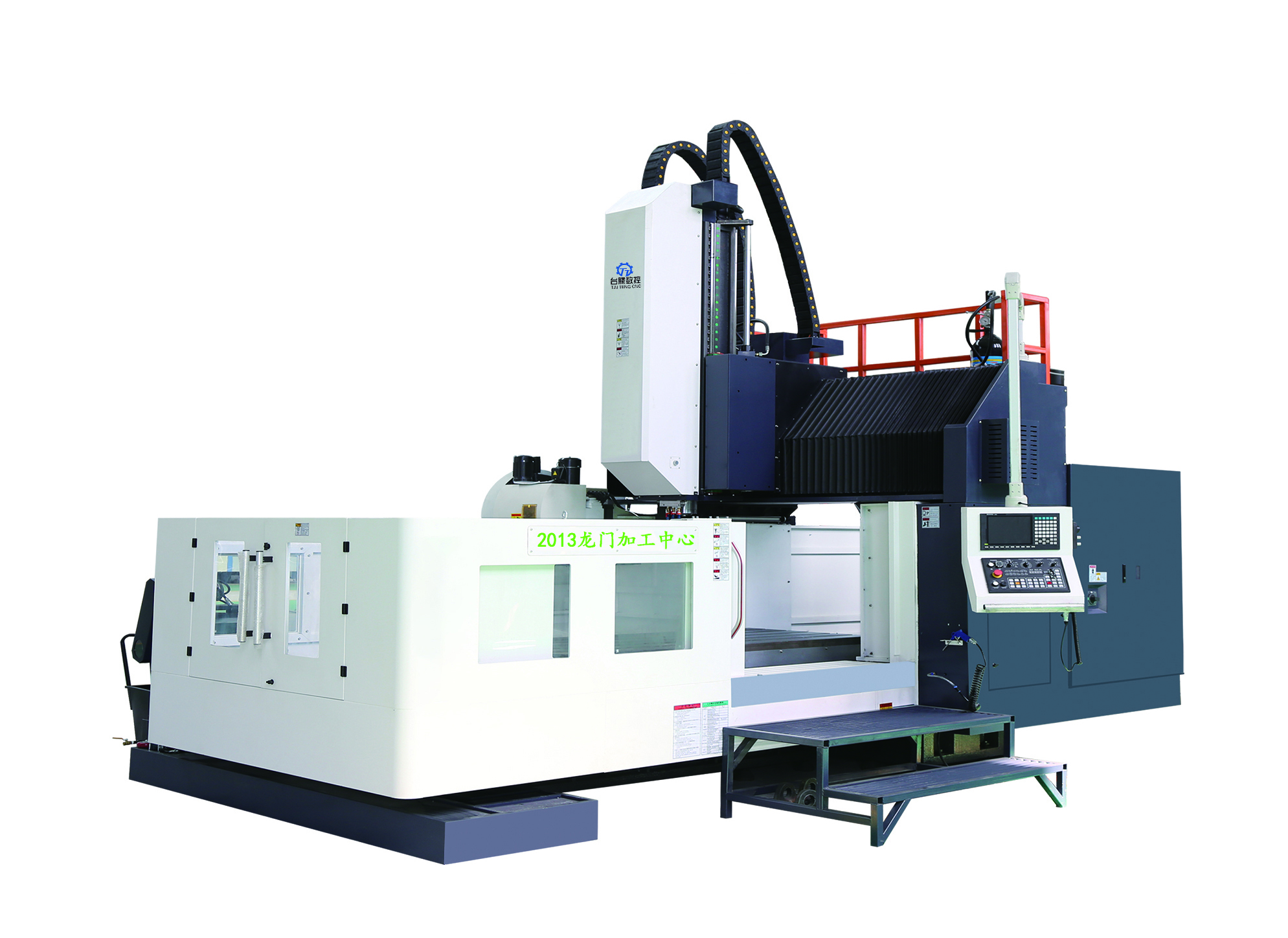

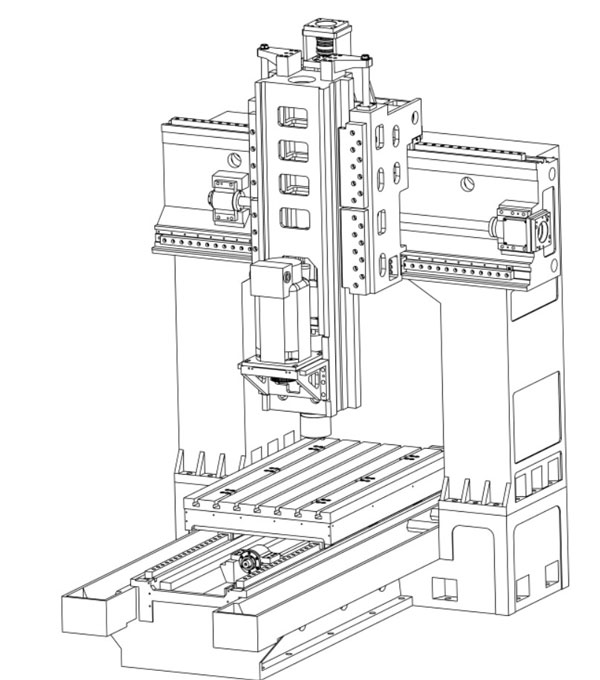

GMC3022龙门加工中心配置
GMC3022龙门加工中心主要配置
- HT-300优质铸件(银川)。
- 进口滚珠丝杆(台湾上银/银泰)。。
- 台湾产主轴(罗翌、丹铨),主轴带轮及皮带。
- 台湾产增压缸(尚品、北钜、臻赏)。
- 进口轴承(NACHI/NSK)。
- 进口联轴器(瑞迪)。
- 三轴锁紧螺母(银锡)
- X、Y、Z(下)不锈钢导轨防护。
- 进口日本河谷润滑系统。
- 国产优质冷却系统含水泵、水箱。
- 气动元件、(台湾金器)。
- 电动原件、(施耐德、德力西)
- 自动螺旋排屑功能。
- 系统配FANUC OI MF 可选(日本三菱、GSK25I、国产KND2000MF)。
主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 数量 |
| 1 | 主轴单元 | BT50-150-6000 | 台湾丹铨/台大 | 1套 |
| 2 | 增压打刀缸 | H-1000-4.5T | 亚德客 | 1套 |
| 3 | X向滚珠丝杠副 | Φ80/Φ50/Φ50(c3级) | 台湾上银 | 1套 |
| Y向滚珠丝杠副 | 1套 |
| Z向滚珠丝杠副 | 1套 |
| 4 | 精密螺母 | 台湾 | 6套 |
| 5 | XYZ滚柱线轨 |
XY;RGH55HA
Z;RGH55HA | 台湾上银 | 1套 |
| 6 | 丝杠轴承 | 日本NACHI | 1套 |
| 7 | 冷却泵 | 国产优质 | 1套 |
| 8 | 自动润滑系统 | 日本河谷 | 1套 |
| 19 | 气动系统 | 台湾金器 | 1套 |
备注:如有配件缺货,则以同规格参数同档次或更高档次品牌替代。
精度
GMC3022龙门加工中心精度按GB/T20958.2-2007《加工中心检验条件第2部分:龙门加工中心几何精度检验》和GB/T8771.4-1998《加工中心检验条件第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
CNC控制系统(FANUC OI MF)
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,能实现DNC加工。
机床的随机附件
| 序号 | 名称 | 规格或标记 | 数量 | 备注 |
| 1 | 弹簧夹头刀柄 | BT50 | 1 |
| 2 | 卡簧 | 4、6、8、10、12、14、16、 | 各1 |
| 3 | 拉钉 | P40T-1-MAS403 | 1 |
| 4 | 可调垫铁 | 6 |
| 5 | 内六角扳手 | 4、5、6、8、10 | 6 |
技术服务和售后服务
1、免费提供机床操作手册,电器原理图,系统操作手册,系统维修手册。
2、免费进行机床的首次调试。
3、机床保质期两年,负责三包。
4、保修期满后,乙方以优惠价收取更换故障零件的费用,并提供零部件的备件。
5、设备终身维修。
付款方式及交货日期
合同签订后预付30%做为定金供方安排生产。发货前付到90%供方发货,供方上门安装调试合格后付清全款。预付金到帐30天后发货。
